この度、円形の回転棚のご依頼をいただきましたのでご紹介いたします。



香料を取り扱う会社様からのご依頼。

自社のラボにて使用される棚とのことで下記ご要望をいただきました。



【ご依頼内容】

・円形の4段回転棚

・直径800mm程度

・数種類の香料のボトルを並べて、回転させることで作業効率をアップ

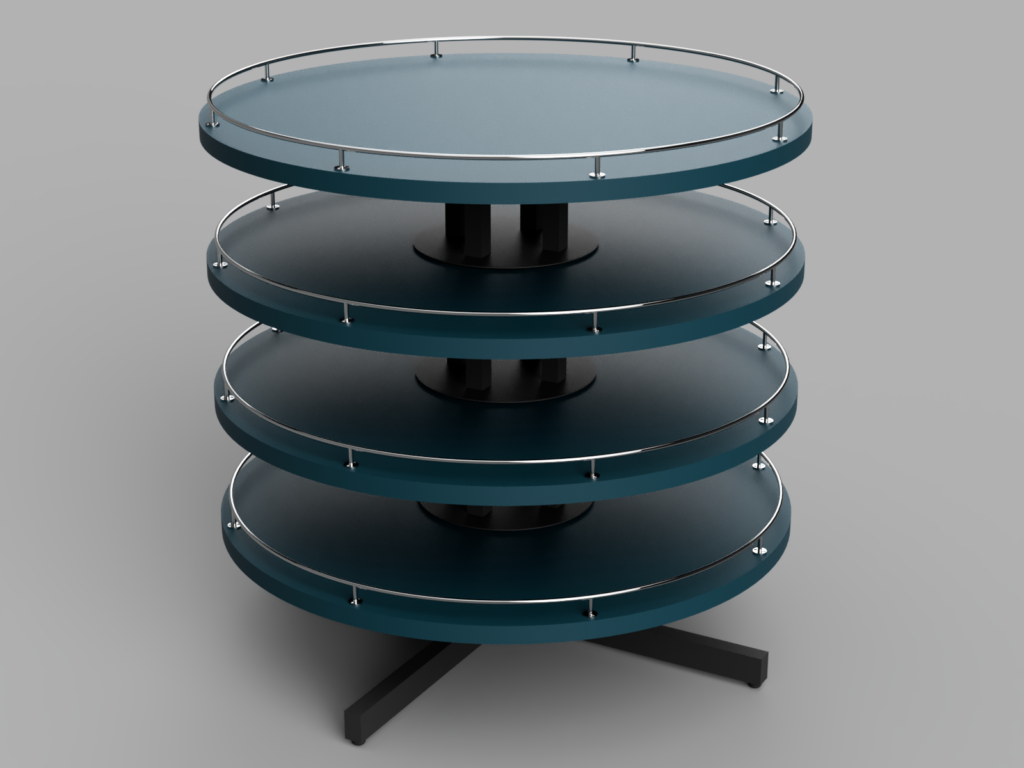

こちら踏まえたうえで提案・設計。合わせて３Dのパースにて実際のイメージをご確認いただきました。



【基本構造】

・棚板：木工メラミン化粧板仕上げ 直径800㎜の円形

・段数：4段（すべて独立回転）

・本体高さ：約800㎜

• ・支柱フレーム：スチール焼付塗装
• ・仕上げ：ターコイズブルーのメラミン化粧板

４段すべての棚が独立回転式の為、香料ボトルを複数人であらゆる方向から確認して作業することができます。





• 回転させる方法は色々とありますが、大きさや安定性を考慮したうえで市販の金物を選定。

  ここだけの話、こちらの部材結構高いです。当然４段なので４個使用します。

  「良いものは高い」と言葉を信じてポチリ。

• 初めて扱うパーツは、組み上げるまでいつもドキドキです。

  結果としてガタつくことなくスムーズに回転してくれました！

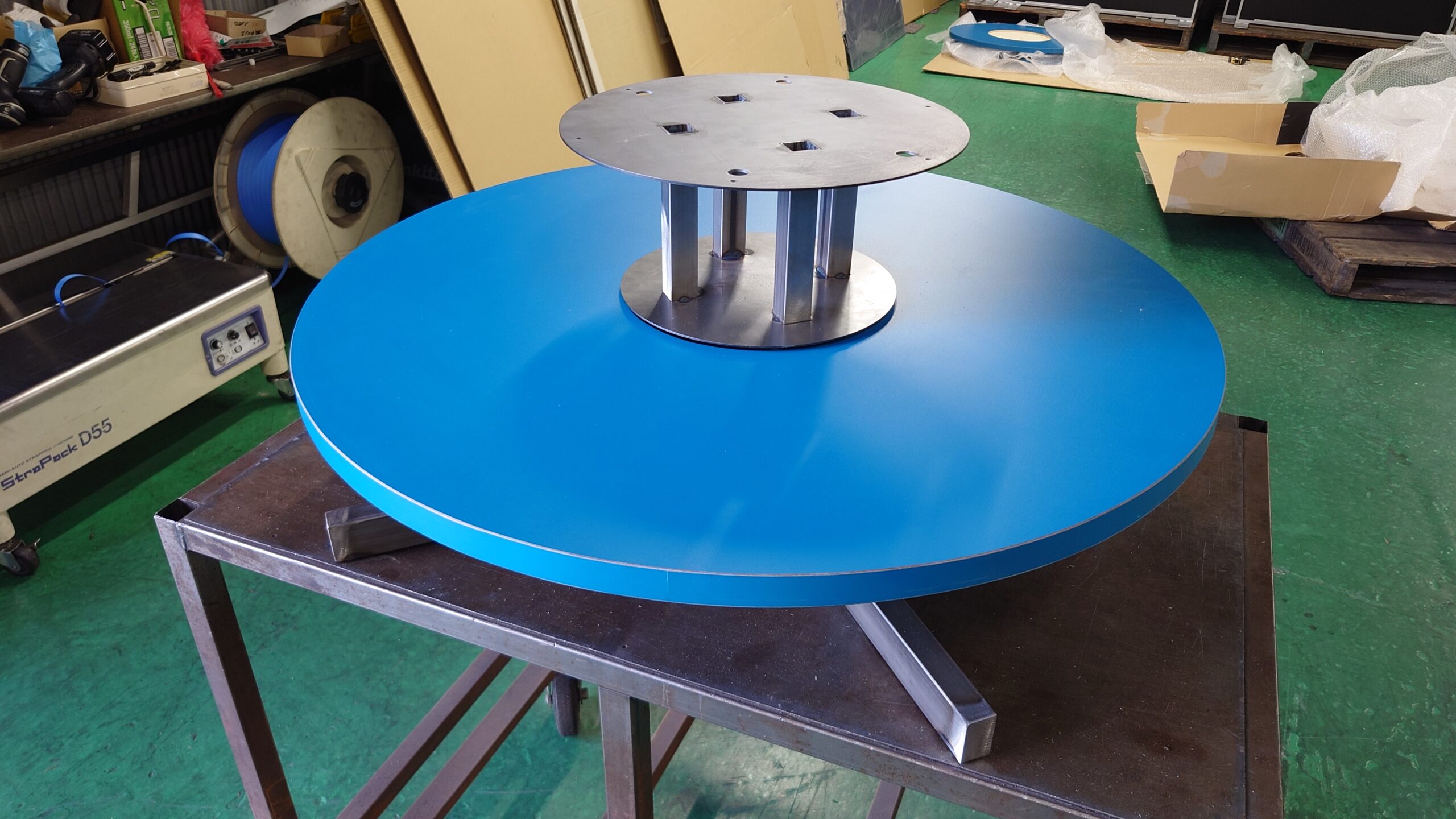

• フレームの塗装前に仮組して不具合がないか確認。回転時に一部干渉することが発覚したのですぐに修正しました。

  • 設計時には気付けないけど、実際に組んでみると分かることが多々あります。これがものづくりの難しいところ。

•

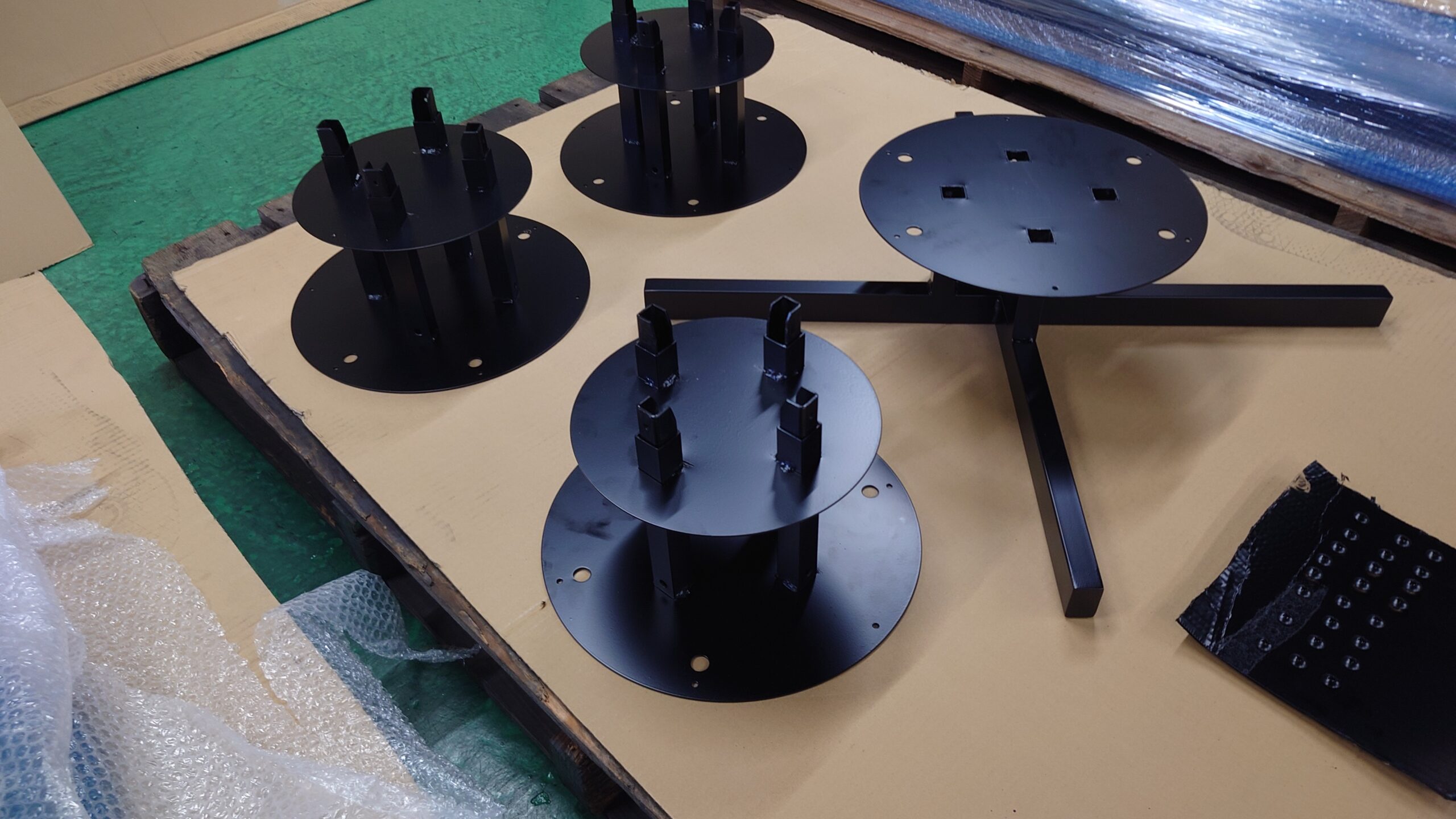

こちらが塗装後のフレームの写真になります。納品先の搬入経路の兼ね合いもあり分割構造になっています。

連結部（インロー）を差込みネジで固定する仕様です。

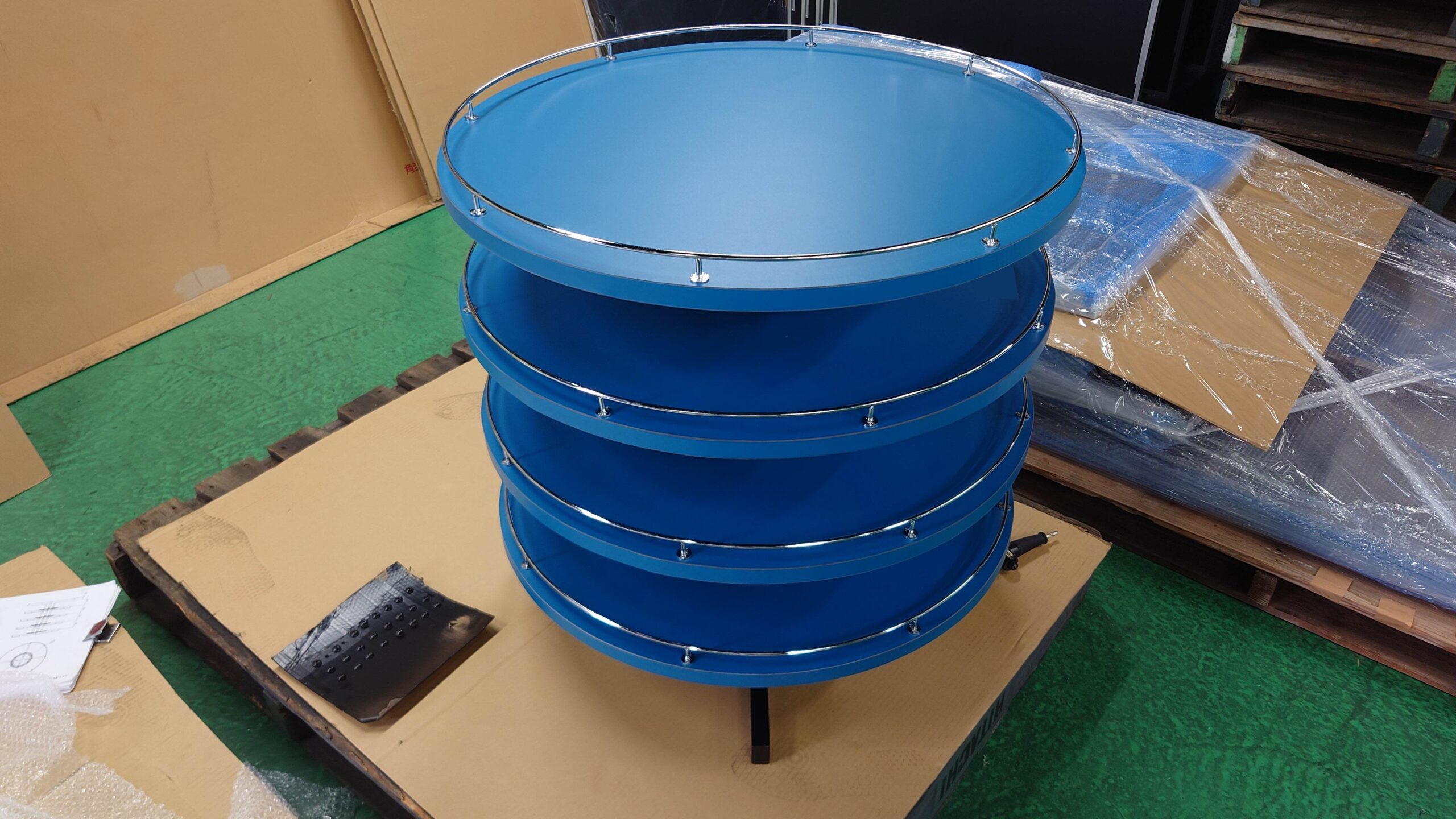

今回の什器の特徴として、直径770mmの欄干（こぼれ止め金物）が一周ぐるりと回っています。

このサイズの欄干を一体で製作することはあまりありませんが、

棚が回転する仕様のため、継ぎ目のないシームレスな仕上がりにこだわって製作しました。



天板は、お客様にご選定いただいたターコイズブルーの品番で仕上げました。

あまり見かけない色味のため、什器全体の印象をより特徴的にしています。





今回はチャーター便でしたので、棚板は1枚ずつバラした状態で簡易梱包し、出荷させていただきました。
